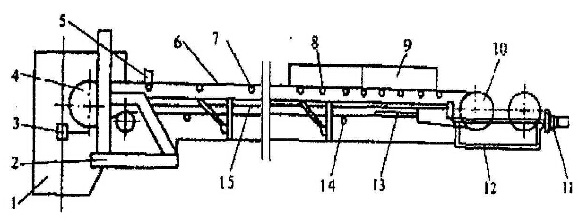

圖1帶式輸送機結構圖
1.滾筒
滾筒是皮帶輸送機的重要組成部分,支撐皮帶和材料的重量。為了減少帶與滾子之間的摩擦力,滾子在運行過程中必須是靈活可靠的

。明確了輸送帶和滾子負荷的尺寸和特性的輥路構架。一般采用槽式滾筒輸送散料，選擇和輸送成品采用扁形滾筒。輥組直徑應滿足皮帶速度要求。
滾子的基本要求是:
(1)須在帶式輸送機的接收部設置緩沖輥組;如高度差較大，可選用重型墊輥來運輸特大型散裝材料。
(2)固定輥組須用作固定輸送機，吊輥組須用作上、下、水平輸送機軸承支。
(3)滾子應可靠地使用，旋轉阻力系數小，成本低，滾子表面必須滿足滑順和小徑向跳躍的要求。
(4)輸送機凹弧及凸弧的凹槽過渡段須設置過輥組。
（五）為了防止和克服皮帶脫落的現象，可以采用自調節輥。
2.滾筒結構
傳動鼓和轉向鼓的結構應根據承載力選擇。斷山高功率帶式輸送機高功率帶式輸送機采用鍛造電焊焊接結構大中小型帶式輸送機采用厚鋼板冷軋結構。短距離、小型運輸機也可與電動滾筒的驅動裝置一起使用。
鼓的表面形式須符合下列規定:
(1)當傳動的圓形力大，工作環境差時，應使用帶鋸齒槽或棱柱槽的橡膠輥。
（2）對于圓力小
